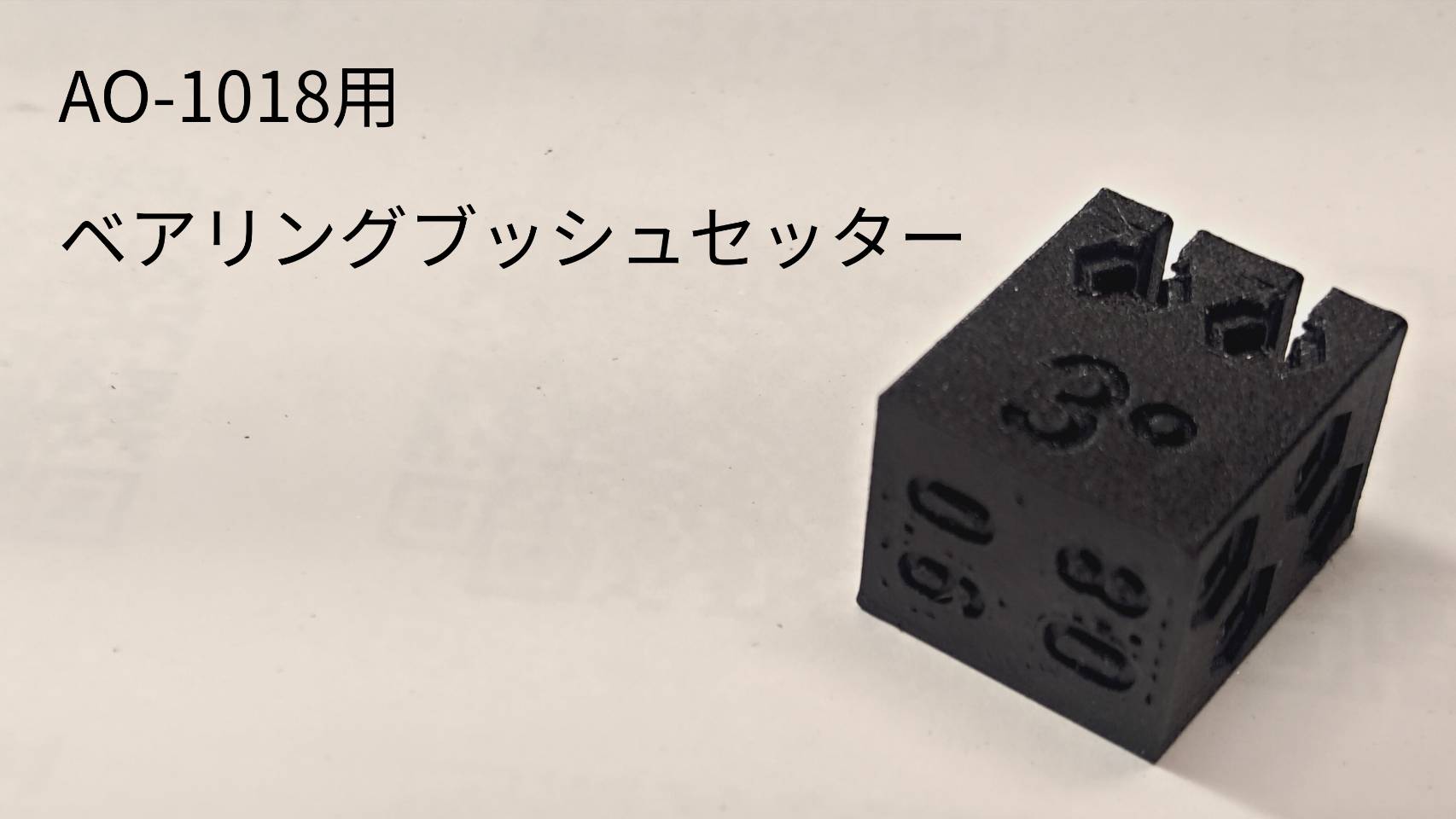

"AO-1018 ベアリングローラー用スペーサー"の削り加工を補助するツールです。
スペーサーの厚さ調整と角度を付けた削り加工ができます。
厚さは0.6mmと0.8mm、角度は3ﾟと5ﾟに加工できます。(削り方やフィラメントの個体差で多少寸法がかわりますのであくまで目安です)

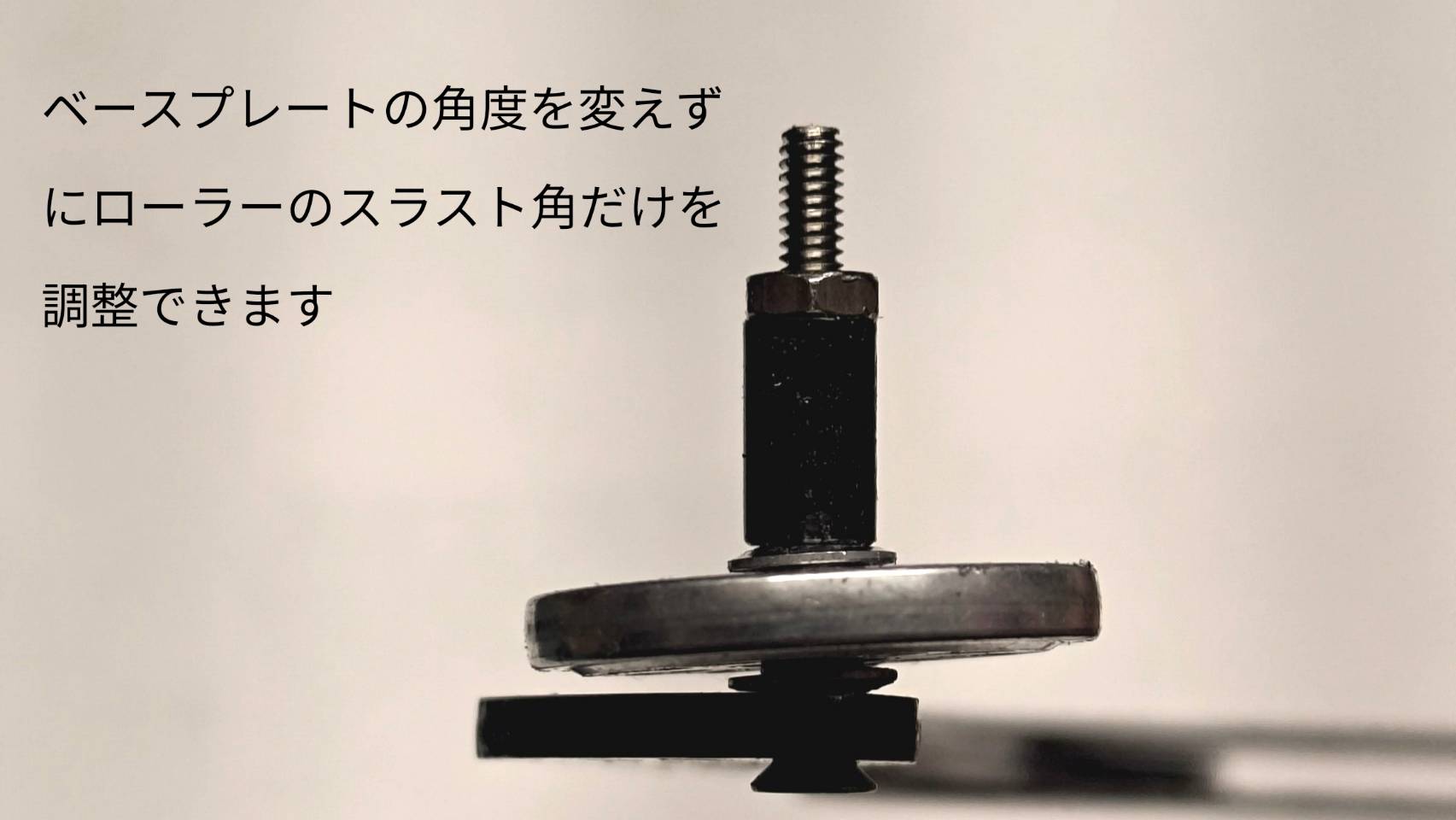

ベアリングスペーサーを削ることでプレートとの接地面積を稼げたり、角度をつけることでメインローラーのスラストを抜きながらアンダーローラーだけスラストをつけたり、５レーンでよくあるハイマウントローラー(壁ローラー)のスラスト調整ができます。
角度をつける加工手順は画像のようになります。
角度をつけたスペーサーは前後方向が一目でわからないとセッティングが面倒なのであらかじめスリットを掘ります。
そのスリットはまるようにビスを立てて回り止めにして、板ヤスリやペーパーで削ります。
ビスを入れる場所が分かりづらいのですが、スリットの内側にネジ穴が切ってあります。
厚さを調整する場合は、治具に少しだけグリスを付着させてスペーサーを張り付けると作業性が向上します
